Lenovo社製のタブレットPCの機器セットアップ方法についてご案内します。タブレットPCとドッキングステーションを接続すると、タブレットPCのUSBポートは利用できません。USBポートはドッキングステーション側のUSBポートをご利用ください。

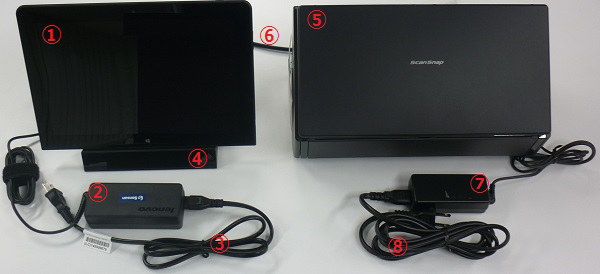

機器設置イメージ (ハードウェア結線図)
- タブレットPC
- 電源アダプタ (ドッキングステーション用)
- 電源コード (ドッキングステーション用)
- ドッキングステーション本体
- スキャナー本体
- タブレットPC接続用USBケーブル
- 電源アダプタ (スキャナー用)
- 電源アダプタ用コード (スキャナー用)

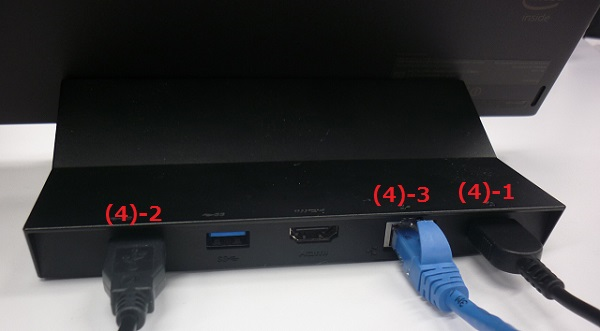

機器設置イメージ (ドッキングステーション結線図)
ドッキングステーション背面をご確認の上、下記画像を参考に配線をお願いします。
(4)-1 電源コネクタ部
(4)-2 USBポート
(4)-3 有線LANポート (無線利用時は利用しません)
手順
① 機器、ケーブル類の結線をします。
- ドッキングステーションとタブレットPCを接続
- ドッキングステーション、スキャナーそれぞれの電源ケーブルを結線
- タブレットPCとスキャナーをPC接続用USBケーブルで結線 (スキャナのUSBポートは背面にあります)
- ドッキングステーションの有線LANポートにお手持ちのLANケーブルを結線 (無線接続の場合は不要です)
② スキャナーの電源を入れてください。
スキャナーには電源ボタンはありませんが、蓋を開くと電源がONになります。
電源が入ると、下図「↓」のランプが青く点灯します。

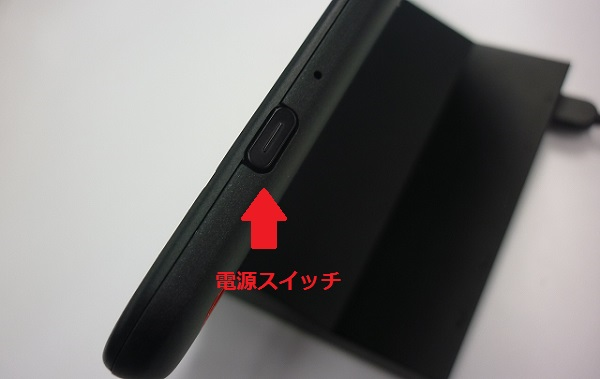

③ タブレットPCの上部にある電源スイッチを軽く押して電源を入れます。PC起動時にオートログインする設定になっています。※ Windowsアカウント名は "Sansan" です。パスワードは設定されていません。
④ 起動中、以下の画面が表示されますが、スキャナーアプリ画面が表示されるまで何もせず暫くお待ちください。
⑤ 起動が完了すると、スキャナーアプリの画面が表示されます。
有線LANやDHCP（IPアドレス自動取得）で接続している場合は、スキャナーアプリの左下に「接続済み」（もしくは「接続中」）と表示され、セットアップは完了です。
「ネットワークに接続されていません」と表示される場合は、社内ネットワークの設定を確認し、インターネットの接続設定に進みましょう。
インターネットに接続しましょう
インターネットへの接続は、お客様の環境に合わせて、以下のページよりご確認ください。
機器の設置が完了し、スキャナーアプリが起動したら、インターネットに接続して、名刺をスキャンしてみましょう。
